Добречко вентоводы! Давненько я ничего не писал, это по той причине что мой "Красный Дьявол" уже год как не мой.... До сих пор скучаю по своему верному коню, но движемся дальше. В теме пойдет разговор не о венто, но о проекте, который легко портируется на венто. Сразу же предупреждаю - тема немножко растянется, так как проект сейчас "в работе" и он не совсем готов, но задумка и результат - вам обязательно понравится, я обещаю!
И так, отбросим лирику и в путь!
Исходные данные : Испытуемый Toyota RAV4 второго поколения, дорестайл, МКПП, левый руль, Full-time 4wd. Америкос Желто-оранжевая подсветка, на слабых, но "голодных" светодиодах Все.
Чего добиваемся: Белая подсветка Новые шкалы без миль, только км/ч Регулировка уровня яркости Плавный розжиг на 2 канала (отдельно на стрелки, отдельно на сами шкалы) ну пока вроде все.

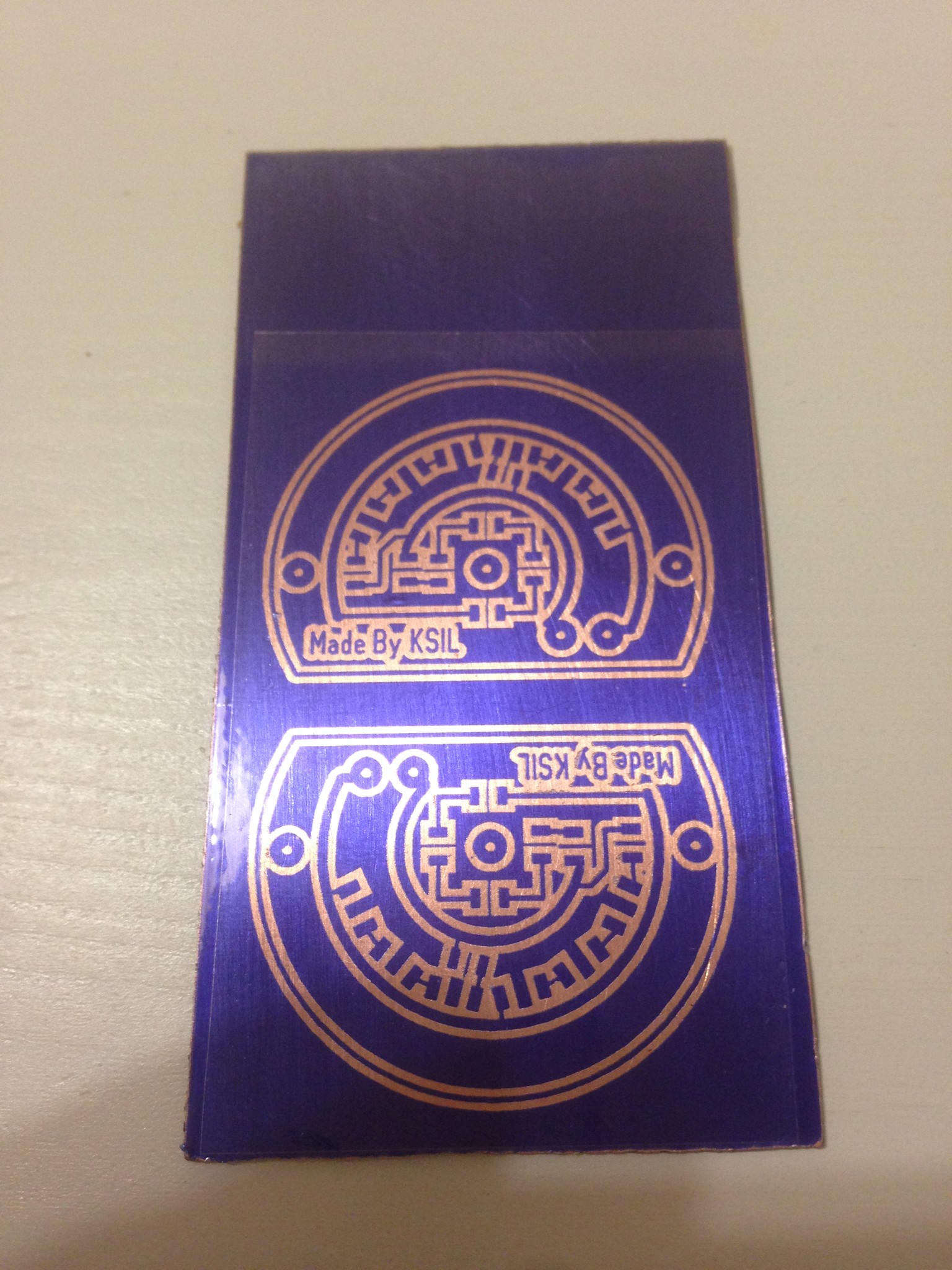

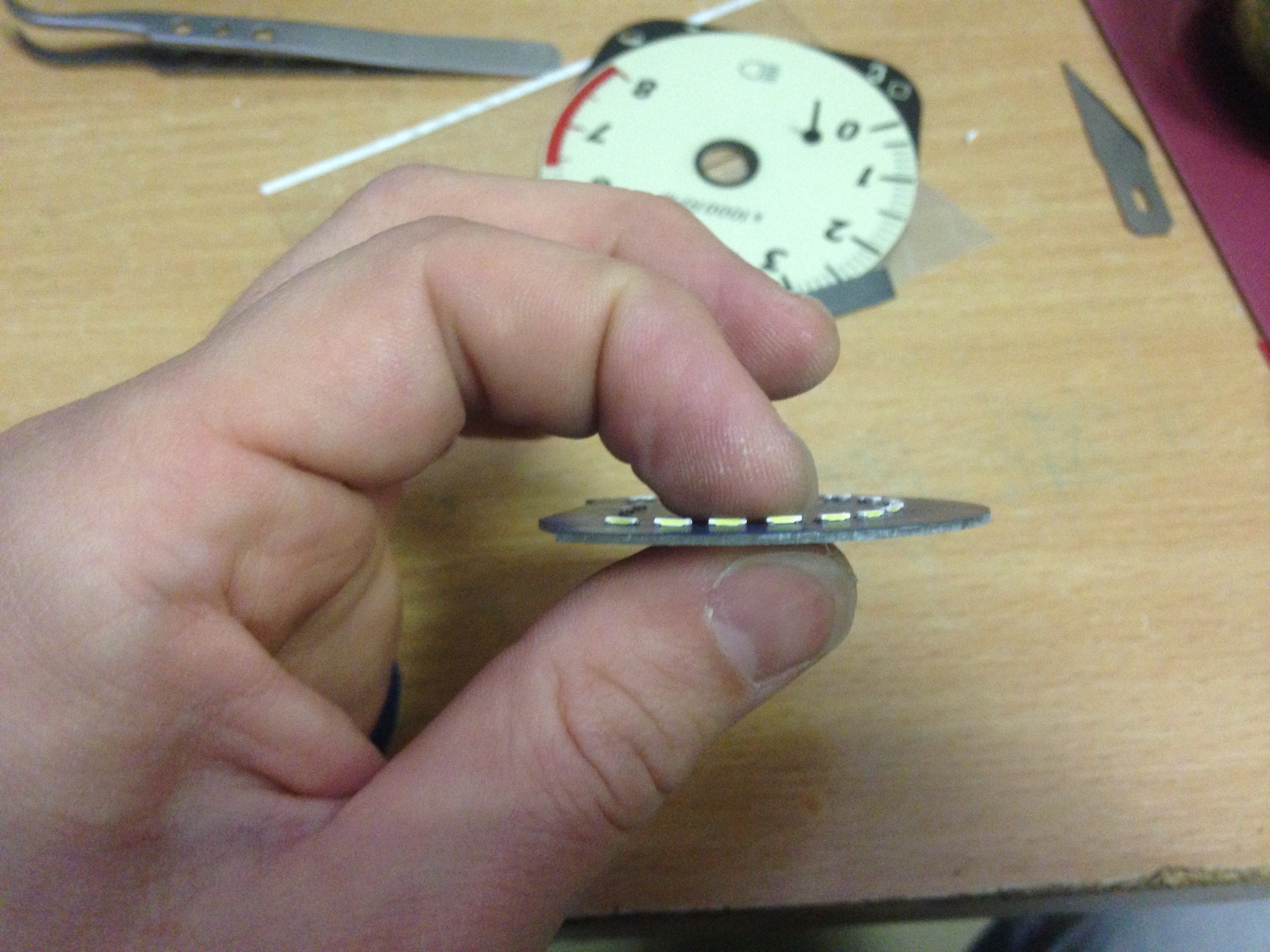

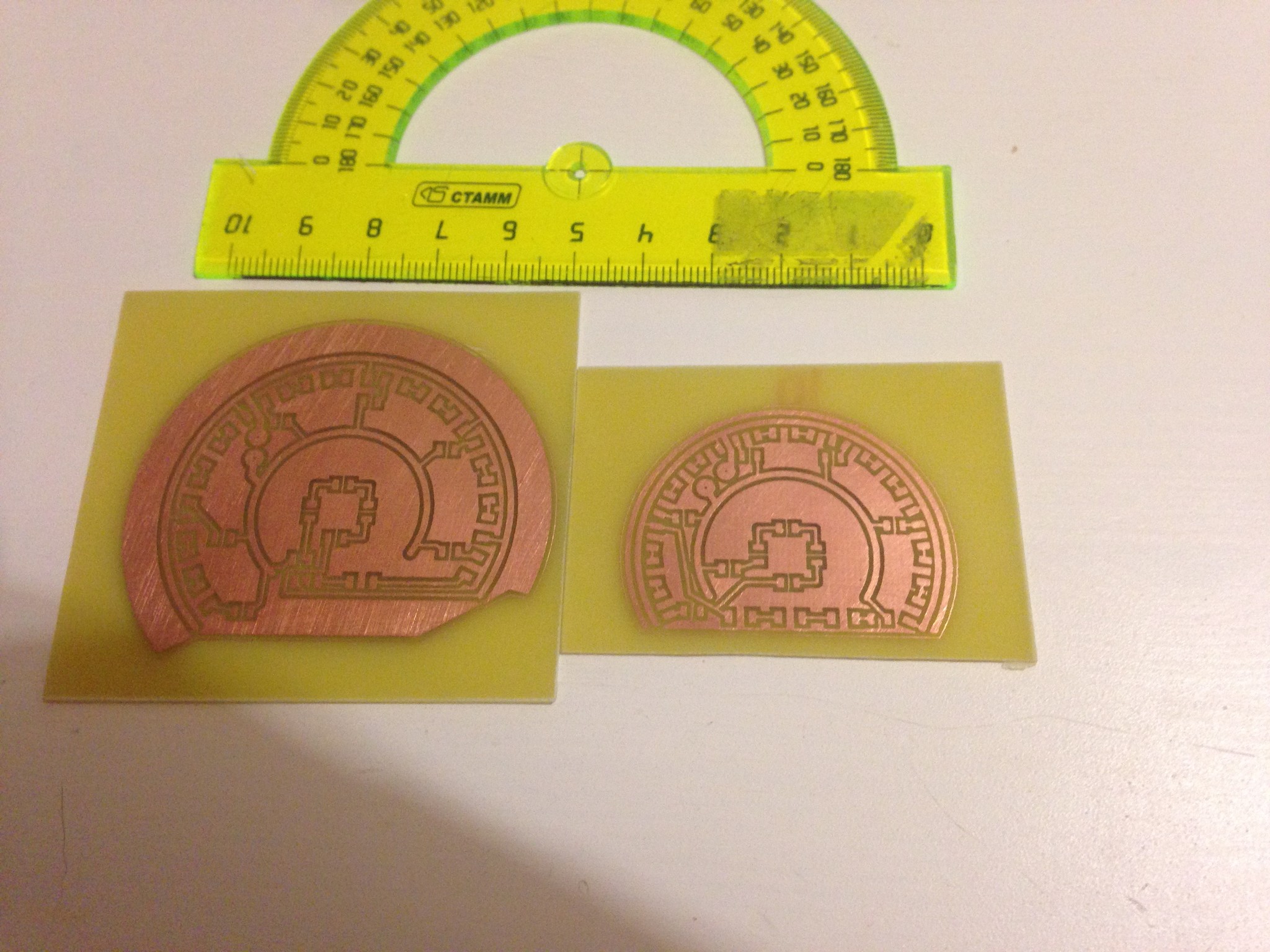

Итак Опустим процесс разборки панели, снятия шкал,стрелок и т.п. Это уже не ново и вас это не сильно интересует, т.к. это не венто, а рав4 1.Снимаем размеры с колодцев для установки шкал и на базе этих размеров рисуем платы и световоды 2. Изготавливаем платы по методу фоторезиста, с нанесением паяльной маски уф-компаундом и получаем вот такие чудесненькие девайсы:
Далее очередь световодов

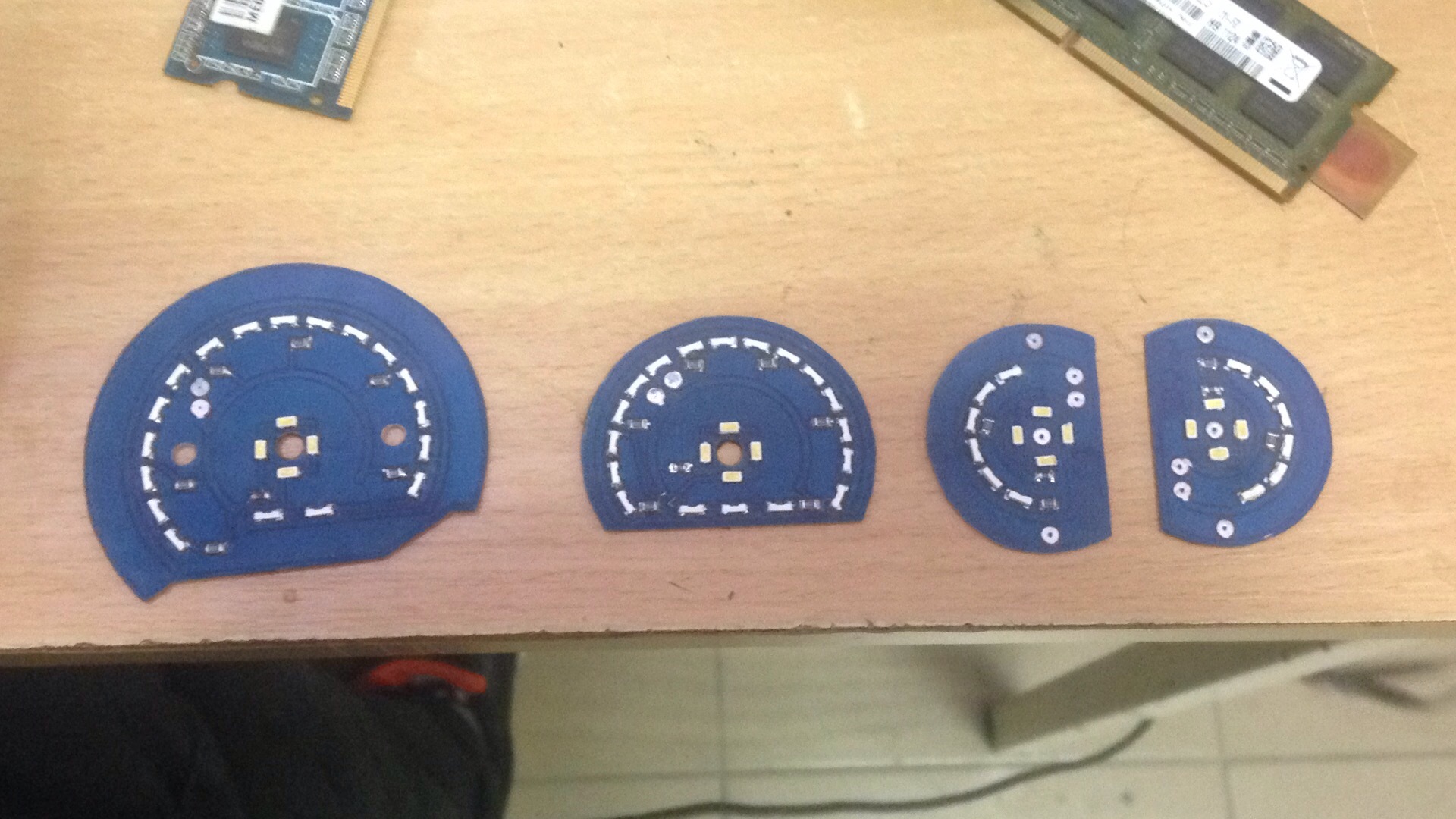

и получаем в итоге

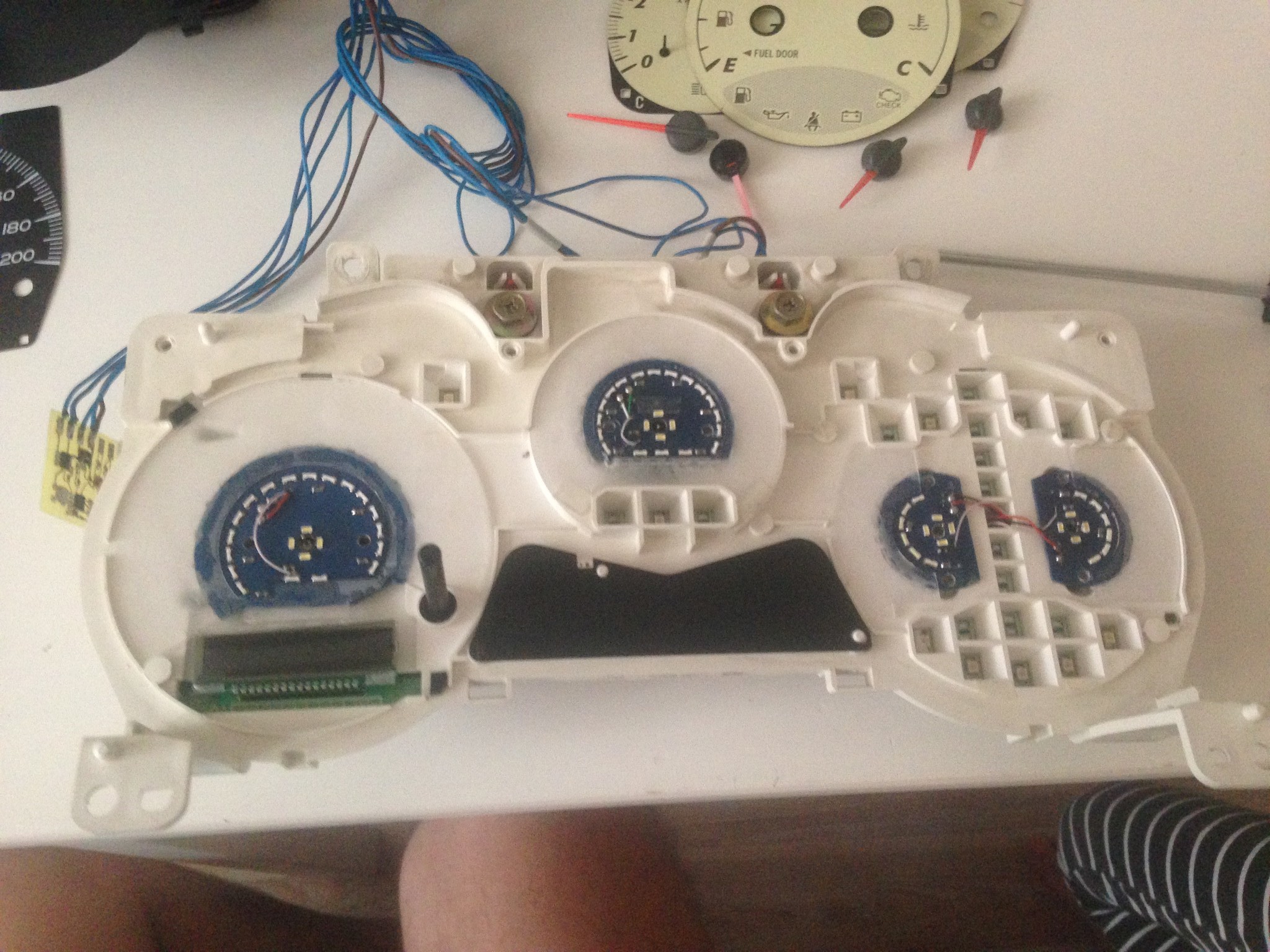

Далее установка, соединение, изготовление контроллера подсветки,подключение и проверка Контроллер подсветки построен на МК Atmel ATTiny13a
Далее дело за шкалами, но об этом чуть позже!
Ремонт ноутбуков любой сложности В том числе и пайка видеочипов, мостов BGA 8-961- пять 1 семь 8 девять 3 восемь.
Дата: Четверг, 04.05.2017, 16:58:28 | Сообщение # 2
Диодный маньяк
Группа: Модераторы
Сообщений: 2878
Статус: Гуляет где-то

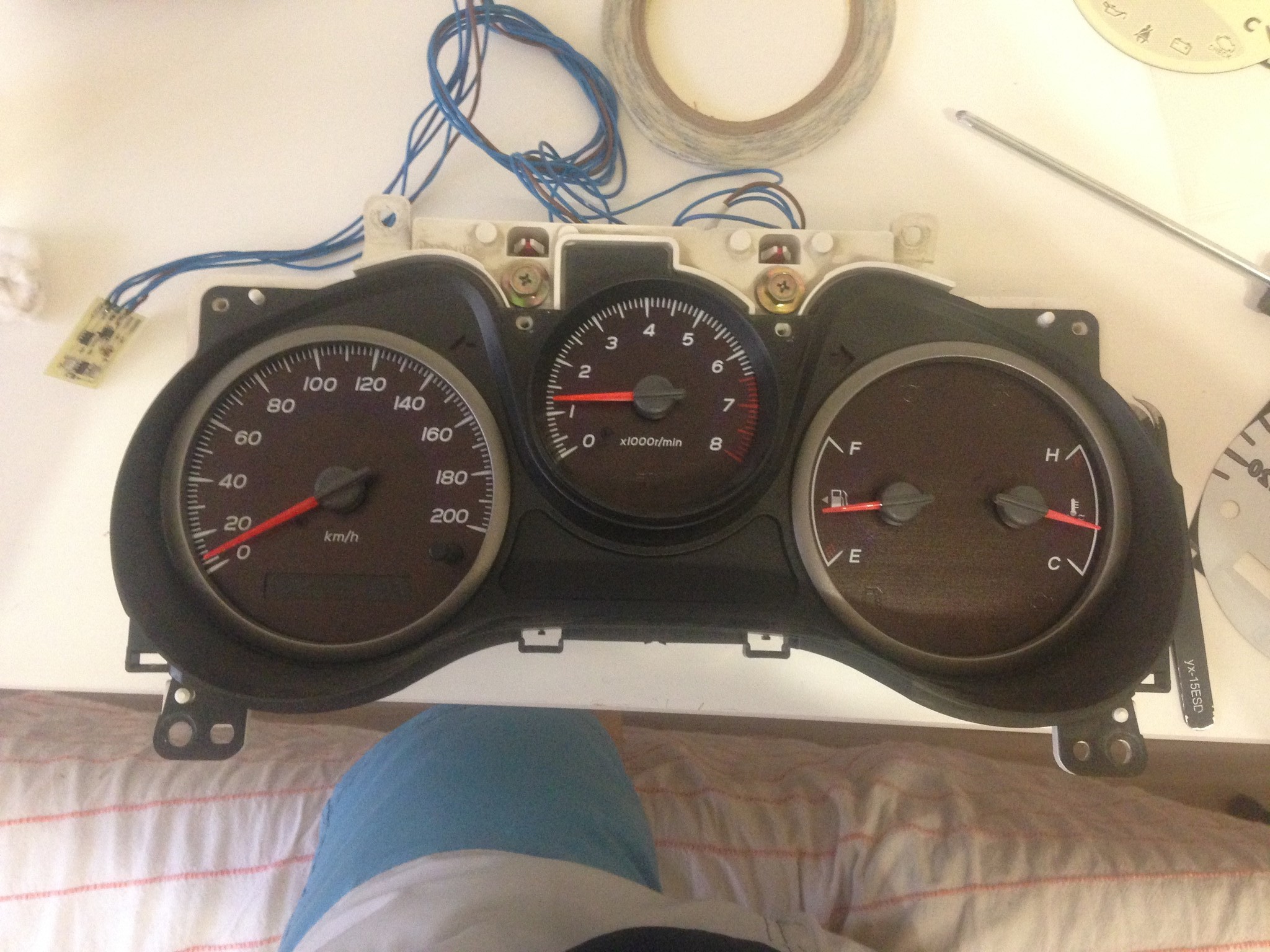

продолжим Приборная панель с родными шкалами без пластика

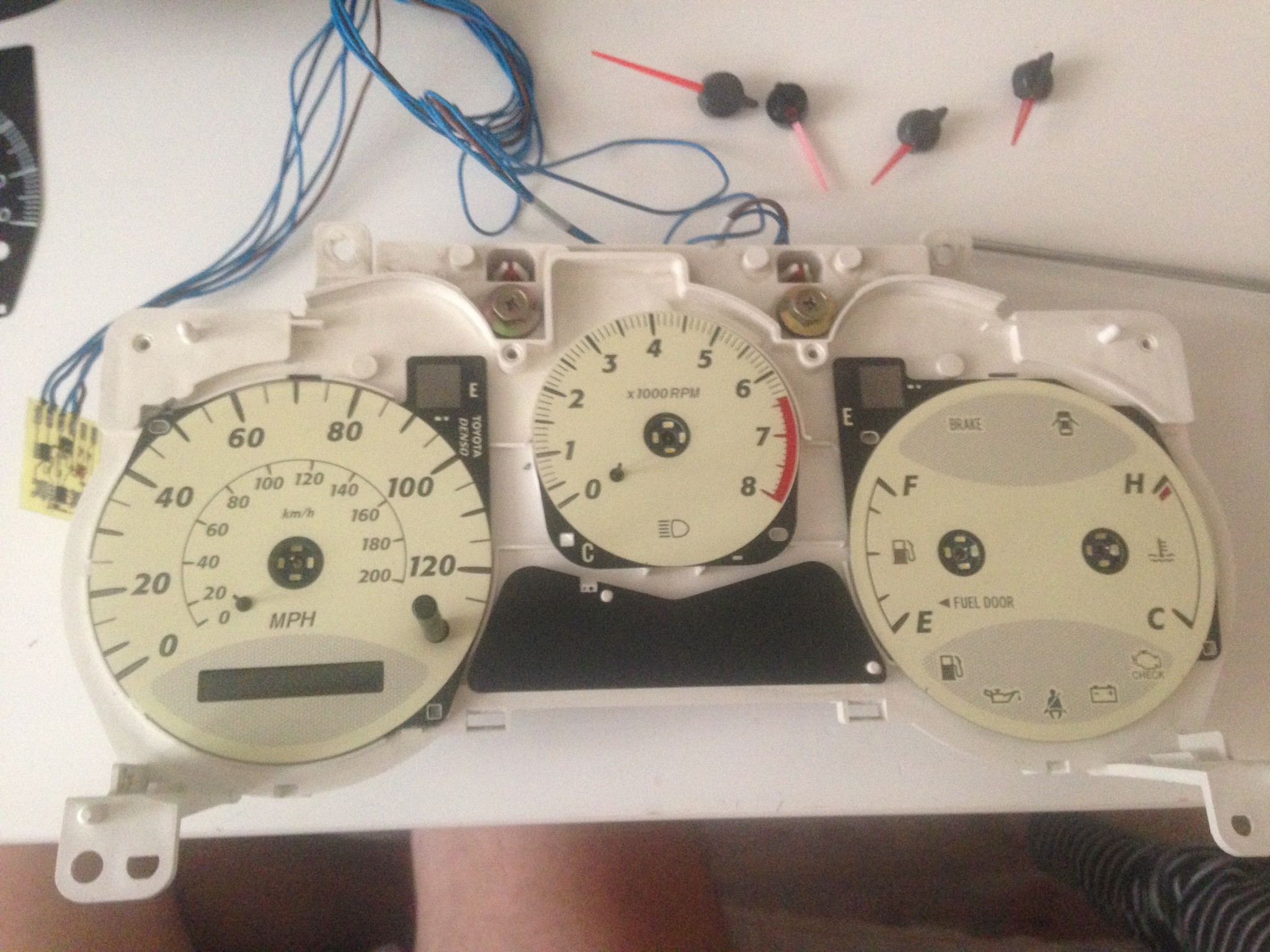

Панель без шкал

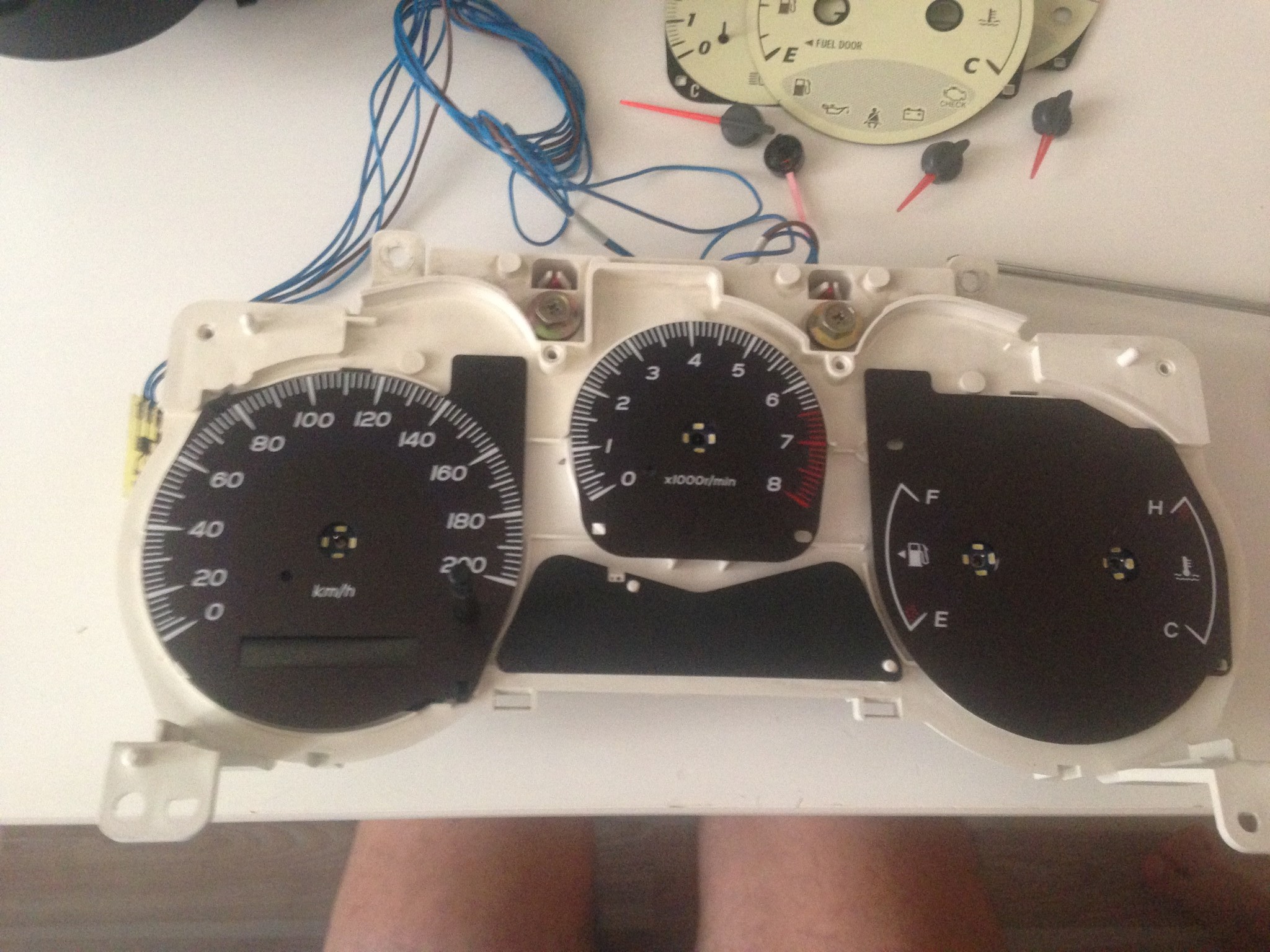

Панель с новыми шкалами без пластика
Панель с новыми шкалами и пластиком Кстати, слева на проводах висит тот самый контроллер плавного розжига стрелок и шкал (разработка не моя (это детище Степана Палыча с Драйва под ником Самокат-Ветерана, но производство - мое)

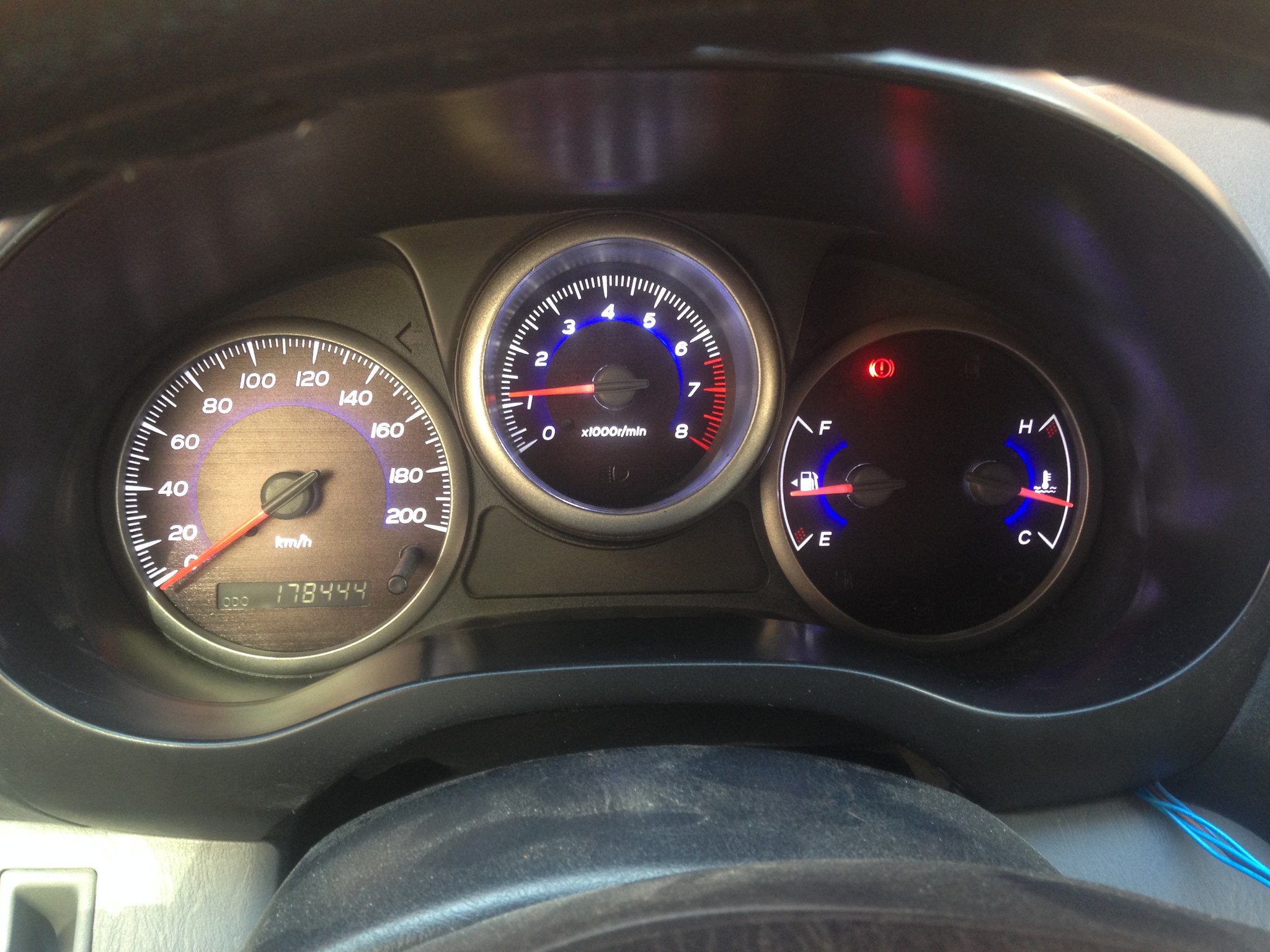

С подсветкой днем, шкалы не закреплены, просто приложены , засветка не совсем равномерная, после закрепления будет все четко.
